System grawimetryczno-wolumetryczny
przeznaczony do sterowania dowolną wytłaczarką foliową o wydajności do 120kg/h.


Modułowa konstrukcja systemu pozwala dostosować go do konkretnych potrzeb klienta.
Proponujemy również inne konfiguracje systemu.
Poniżej opis techniczny przykładowych konfiguracji:

Wersja optymalna

Elementy składowe systemu:
    - mikroprocesorowy moduł sterujący,
    - 2-kanałowy dozownik wolumetryczny umożliwiający
       mieszanie komponentów podstawowych w żądanych proporcjach,
    - 1-kanałowy moduł grawimetryczny z czujnikiem tensometrycznym,
    - 2 dozowniki barwników o wydajności od 0,1% do 9% kanału podstawowego
       z zasobnikami 15l,
    - 2-kanalowy lej zasypowy komponentów podstawowych.


Wersja ta pozwala na automatyczną regulację parametrów produkcji folii z wolumetrycznym mieszaniem 2 komponentów podstawowych w dowolnych proporcjach i dodatkowo z dozowaniem 2 komponentów dodatkowych (np. barwników).

Taka konfiguracja systemu zapewnia niezmienny w czasie produkcji skład folii. Gwarantuje np. jednorodne i stałe w czasie jej zabarwienie. Utrzymuje stałą grubość folii bez względu na gęstości zasypowe komponentów.

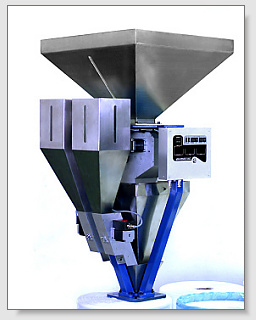

Na zdjeciu - system gotowy do zamontowania.

Wersja maksymalna

Elementy składowe systemu:
    - mikroprocesorowy moduł sterujący,
    - 4-kanałowy moduł wolumetryczny mieszający komponenty podstawowe w zadanych proporcjach,
    - 1-kanałowy moduł grawimetryczny z czujnikiem tensometrycznym,
    - 4-kanałowy moduł dozowania komponentów dodatkowych o wydajności od 0,1% do 9% kanału podstawowego,
    - 4 zasobniki komponentów dodatkowych o pojemności 15l każdy,
    - 4-kanalowy lej zasypowy komponentów podstawowych.

Wersja ta pozwala na automatyczną regulację parametrów produkcji folii z wolumetrycznym mieszaniem 4 komponentów podstawowych w dowolnych proporcjach i dodatkowo z dozowaniem 4 komponentów dodatkowych (np. barwników).

Taka konfiguracja systemu zapewnia niezmienny w czasie produkcji skład folii. Gwarantuje np. jednorodne i stałe w czasie jej zabarwienie. Utrzymuje stałą grubość folii bez względu na gęstości zasypowe komponentów.

Na zdjeciu - system gotowy do zamontowania.

Wersja minimalna

Elementy składowe systemu:
    - mikroprocesorowy moduł sterujący,
    - 1-kanałowy moduł grawimetryczny z czujnikiem tensometrycznym.
    - lej zasypowy komponentu podstawego,

Wersja ta pozwala na automatyczną regulację parametrów produkcji folii, jednak bez wolumetrycznego mieszania komponentów podstawowych i bez dozowania komponentów dodatkowych (np. barwników). Taka konfiguracja systemu przydatna jest w przypadku produkcji folii jednoskładnikowej np. bezbarwnej, a wymagania jakościowe dotyczą jedynie ciągłego utrzymania jej grubości.

Uwaga:
Nie zaleca sie stosowania takiej konfiguracji w przypadku dodawania np. barwnika przed modułem grawimetrycznym. Zachodzi wtedy zjawisko szybszego przemieszczania sie "w dół" granulek barwnika. W efekcie do wagi dociera niestała w czasie ilość barwnika. Zaburza to precyzję pomiarów gramów/metr a kolor gotowej folii jest niestabilny.

Na zdjeciu - system gotowy do zamontowania.

Dodatkowo w skład każdego systemu wchodzą:
    - moduł pomiarowy prędkości obrotowej odciągu górnego,
    - moduł pomiarowy prędkości obrotowej ślimaka wytłaczarki,
    - potencjometr sterowany elektronicznie do nastawy prędkości obrotowej ślimaka,
    - zasilacz.


Parametry techniczne:
    Waga: okolo 40 kg netto
    Pobor energii: 100-150W
    Zasilanie: 230V 50Hz 1 Faza
    Dopuszczalny blad regulacji 0,1g/m

Odpowiemy na wszystkie pytania.
